HJ系列機械滑臺

泊頭_機械介紹的HJ系列機械滑臺產品簡單明了,讓客戶在使用的時候明白產品工作原理.HJ系列機械滑臺,hj系列機械滑臺根據被加工零件的工藝要求,滑臺上可以安裝各種功用的單軸工藝切削頭或安裝動力箱和主軸箱,用以完成鉆

、擴

、鉸

、鏜

、锪窩

、倒角、刮端面

、銑削及攻絲等工序.

產地：河北省>泊頭市

供應商：泊頭優迪

技術咨詢熱線：15230751866

HJ系列機械滑臺詳細內容介紹

HJ系列機械滑臺泊頭_機械設計合理

，外表美觀。HJ系列機械滑臺結構簡單

，便于維修

。

對于機械滑臺型號眾多，在選擇的時候需要考慮哪些方面

？
1

、選購機械滑臺起先要確定需要的是電機節制還是手動調理的，其次根據需要選擇位移形行程

、精度

、分辨率等，負載大小

，能否定量等

。因?yàn)闄C(jī)械滑臺可以進行細分，可以經過計算

，實現自動化效果

。
2、電動平移臺多采用滾珠絲杠傳動

，可輪回的線性軸承或線性滑塊做導軌

，所以行程可以很大，可到3米

，負載可到100kg（慢速還可進步）

，精度也可到達+-0.02微米級，但價錢偏高

。
3

、由于可以進行電路細分，分辯率可以到達微米級

，還可以經過核算機節制

，到達自動化目標。
4、一般電動平移臺大多采用的是魂珠絲桿傳動

，可以提高行程

、增加負載、精度也可較高

，不過價錢也相對較高

。

說完了選購，我們?cè)谡f說hj系列機械滑臺在眾多機械滑臺里面的優點：

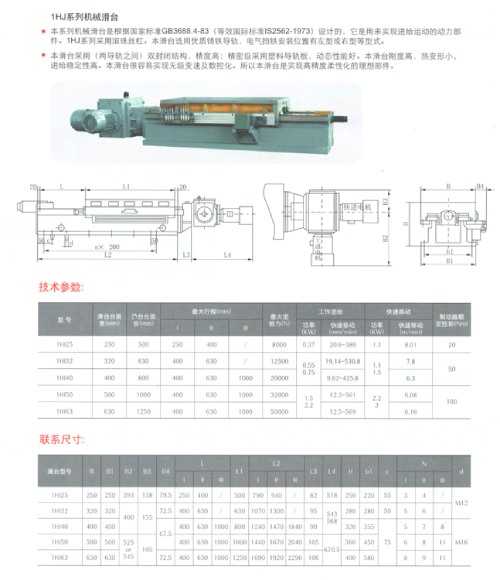

HJ系列機械滑臺符合JB1521-75組合機床通用部件滑臺的規定

。
HJ系列機械滑臺采用雙矩形單導軌導向（型號后帶“A”）

，導向剛度好，內側鑲條調整導軌間隙

，以提高滑臺的運動精度

，這種導軌制造工藝簡單，導向剛度好

，適用于各種用途

，特別是銑削和重切削。
滑臺的傳動裝置采用雙電機差速器傳動方式

，快速運動的制動

，通過裝在快速電機后端的傍磁式直流電磁鐵實現，工作可靠

，轉換精度高

。在傳動裝置中，設有過扭矩保護器

，實現進給工作中的過扭矩保護

。

HJ系列機械滑臺典型的工作循環有：a.一次進給；b.二次進給

；c.工作進給后返回進給

；d.鉆深孔分級進給。

hj系列機械滑臺規格表：

產品型號		HJT70	HJT85	HJT95		HJT105		HJT115	HJT130	HJT135
臺面寬度		700	850	950		1050		1150	1300	1350
臺面長度		900	1000	1000		1200		1300	1500	1500
行程		2000	3000	4000		5000		6000	7000	8000
滑座長度		3400	4500	5500		6800		8000	9100	10000
適配進給箱9檔		18 、27 、40.5、60 、90 、132、200 、300 、450
外形尺寸	長	3900	5000		6000		7300	8500	9600	100500
	寬	1200	1400		1450		1550	1650	1800	1850
	高	500	550		560		560	610	650	770
重量（T）		2.9	3.8		4.8		5.8	7	8	11
